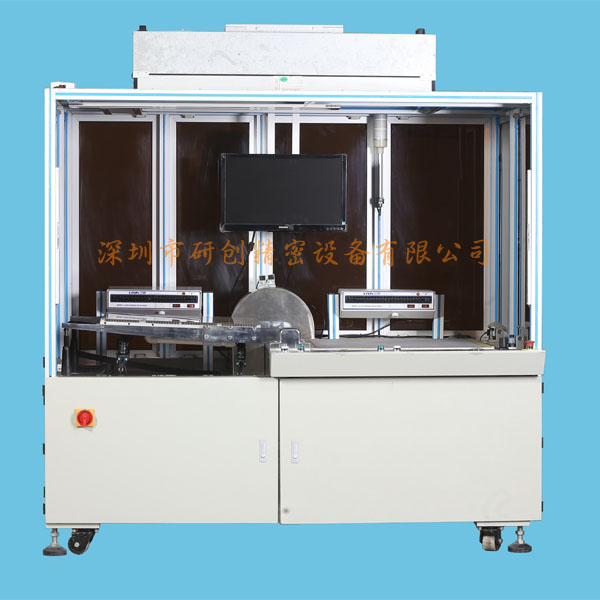

YC-GW30網板貼合機，專門用于觸摸屏生產過程中，軟膜/硬、軟膜/軟膜板的貼合。貼合尺寸可達30寸。滾輪壓力由精準調壓閥控制。滾筒滾動速度由伺服馬達精確控制。Film和硬板的粗放位置由人工貼條限定。通過130萬工業相機精確對位自動計算，馬達驅動的X，Y，θ工作臺自動執行調整。針對不同貼膜產品厚度升降調節翻蓋和絲網貼合距離。
軟件方向，采用高性能工業計算機。圖像分析直接利用產品MARK點精確對位，以達*佳效果。異型或邊緣毛刺產品亦可有效解決。
YC-GW30網板貼合機機器參數：
|
項目 |
規格 |
項目 |
規格 |
|
供應電源 |
AC220V±10V，50HZ |
工作環境 |
23±10℃，濕度60±10% |
|
供應氣壓 |
5-7Kg/cm2 |
真空系統 |
大口徑真空發生器加變頻器控制風機供氣 |
|
控制系統 |
高性能工控機 |
用戶界面 |
19寸彩色顯示屏，中文界面 |
|
設備尺寸 |
1860x1320x2000mmH |
機器重量 |
1000Kg |
|
貼合尺寸 |
550x550 |
貼膜厚度 |
0.1mm-5mm |
|
對位方法 |
機器視覺引導，通過X，Y，θ對位 |
壓合方法 |
下作臺移動，滾輪滾動壓合 |
|
對位精度 |
±0.05mm |
滾輪速度 |
10-350mm/s |
|
滾輪壓力 |
*大5Kg/cm2 |
滾輪起停 |
根據產品尺寸，軟件設定 |
|
貼膜/Film吸附真空度 |
-48LPa |
CCD |
高像素工業相機 |
|
照明 |
高亮Led均勻大面積光源 |
|
|
YC-GW30網板貼合機機器性能特點
◆較高的性價比 ◆簡易的設置和中文程序
◆人性化界面設計 ◆立式設計附屬設備全部集成，便于安裝維護、移動
◆壓力緩沖及精密壓力控制 ◆人陣面相機視像對位系統
◆貼膜穩定 ◆用戶密碼保護
◆19寸彩色顯示屏 ◆高可靠工控機
◆半自動式操作、手動調機補制 ◆軟件調整方便
◆對位精度高，小于0.05mm ◆更換品種簡單。方便
